搖擺篩

產品詳情

　　一、搖擺篩概述:

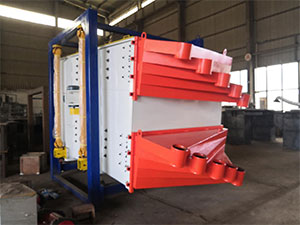

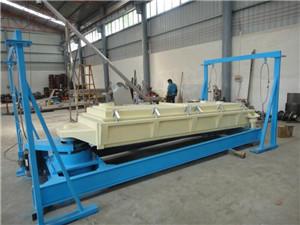

　　FYBS系列方形搖擺直線篩是新型的篩分設備，該篩分設備也被稱之為往復篩，因其工作時篩箱的運動軌跡；又因其屬于高精密篩分設備，又被稱之為精密篩分機或方形精密篩分機。

　　方形搖擺執行篩的出現解決了旋振篩精度高但是產量??；直線篩產量大但是精度低的難題，該設備獨特的設計使其同時具備了篩分精度高、產量大的特點，滿足用戶對精度、產量雙向要求的篩分需要。

　　方形搖擺篩驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°—5°）。

　　YBS系列方形搖擺篩具有篩分精度高、效率高、處理量大，篩面利用率高，篩網壽命長，噪音低，安裝使用簡單等特點，是理想的振動篩分設備，廣泛應用于化工、冶金、陶粒、有色金屬、非有色金屬、糧食、食品、磨料、礦山等行業中物料的準確篩選分級工藝流程。

　　二、搖擺篩工作原理:

　　搖滾篩的篩箱在慣性力的作用下作做往復運動，并帶動篩面做周期性搖動，迫使篩面上的物料隨篩箱一同做定向跳躍式運動，小于篩面孔徑的物料通過篩框落到下層，稱為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分作業。

　　FYBS方形搖擺篩通過獨特的往復回旋式的運動方式和幾乎接近水平的篩網表面，加上有效的網面清潔系統，高精密篩能提供非比尋常的效率和高產量。

　　由于FYBS方形搖擺直線篩的傳動機構偏心輪距物料運動軌跡及物料在篩面上的停留時間有至關重要的影響，對篩機處理能力和篩分效率有相反的影響，因此在方形搖擺篩實際的篩分作業中，用戶可以根據物料特性、篩分目標等實際情況，在生產能力和篩分效率兩方面有所取舍。

　　三、搖擺直線篩有效篩分：

　　FYBS系列方形搖擺直線篩的篩分效率以及處理能力都是遠遠高于一般的篩分設備，主要是因?yàn)榉叫螕u擺篩可以人為的控制物料在篩面上的運動軌跡與停留時間，也就是說，在有限的空間，物料的運動軌跡為均為變化非線性曲線，所以，物料在設備內與篩面有更多的接觸機會，透篩率也就得到了提高。

　　具體搖擺直線篩作業時物料的運動軌跡與滯留時間可以通過下圖及右圖來說明:

　　四、搖擺篩性能特點：

　　FYBS方形搖擺篩是新型搖擺式直線篩分設備，徹底解決普通振動篩分機械篩分精度、處理量兩者矛盾的問題，具有如下特點：

　　1、設計合理，技術成熟，便于安裝、維護，使用范圍廣；

　　2、篩分效率高、精度高、處理量大；

　　3、篩網獨特設計，更換更方便快捷，利用率更高，使用壽命更長；

　　4、自清網效果好，噪音低；

　　5、密封效果好，節能。

　　五、方形搖擺直線篩適用范圍

　　YBS方形搖擺直線篩應用廣泛，可適用于化工、冶金、陶粒、石英砂有色金屬、非有色金屬、糧食、食品、磨料、礦山等行業中物料的準確篩選分級工藝流程，具體舉例如下：

　　1、化工，如化肥、樹脂、三聚氰胺、純堿等；

　　2、食品，如淀粉、食鹽、砂糖、奶粉等；

　　3、冶金、非有色金屬、有色金屬、磁性材料等。

　　六、方形搖擺篩粉機優勢說明:

　　1、往復回旋式的運動方式快速的將物料分散篩分;

　　YBS系列方形搖擺篩特殊的往復回旋運動能在幾乎無垂直振動和跳躍的情況下將物料迅速地向篩網散去，小顆快速地通過網面，而大顆粒逐漸地被傳送到出料端。

　　2、往復的小球可防止篩網堵眼;

　　方形搖擺直線篩限制在篩網下方格中的彈跳球通過直接撞擊篩網的方式來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔，撞擊產生的振動有助于物料的分離和粘在一起的顆粒的分離。

　　3、“快速夾頭"能使網面自動繃緊及提供快速，簡便地篩網更換;

　　快速夾頭是用于自動繃緊篩網，篩網通過彈簧夾頭固定在篩格的框架上。通過在整個網面上保持均勻的拉伸力，確保系統的篩分精度，減少堵塞的問題，延長了篩網的壽命，該設計能快速地卸下篩網，降低了停機時間。

　　4、平穩驅動系統，并帶有動力平衡設計;

　　YBS系列方形搖擺篩驅動系統的動力平衡設計保證篩分運行時不會產生振動沖擊，即使系統安裝在懸吊裝置上也不會影響篩分效果。

　　七、搖擺篩設計方案:

　　FYBS方形搖擺篩設計靈活，可根據用戶不同物料、篩分要求等靈活設計方形搖擺篩方案，具體如下：

　　1、符合清潔標準的設計；

　　2、特殊的進口和出口；

　　3、手動或氣動的頂蓋密封夾；

　　4、雙層獨立入料面；

　　5、高溫設計；

　　6、抗磨損墊；

　　7、地面支撐或懸持；

　　8、配合應用的許多其它方案；
